| NCR-P1 規格參數 | |||
| 項目 | 規格名稱 | 詳細 | |
| 對象機種 | Panasonic(松下)吸嘴 | NPM系列 | |
| 設備尺寸 | 寬度*縱深*高度 | 500mm*1000mm*1420mm | |
| 機器重量 | 機器重量 | 350KG | |
| 對應吸嘴置放站 | 8頭、12頭、16頭 | 將吸嘴置放臺原樣安裝到機器 | |
| 對應吸嘴 | 特殊吸嘴只對應清洗.2D檢查 | 8頭、12頭、16頭系列 | |
| 對應吸嘴直徑 | 大直徑吸嘴只對應清洗.2D檢查 | 276s~240cs的標準吸嘴 | |
| 吸嘴托盤 | 清洗用托盤 儲存箱用托盤 | 8頭系列 | 清洗托盤：18個/托盤 儲存托盤：12個/托盤 |
| 12頭、16頭系列 | 清洗托盤：49個/托盤 儲存托盤：47個/托盤 | ||
| 8頭、12頭、16頭系列 | 清洗最大支持49個吸嘴，儲存箱最大支持846個吸嘴 | ||
| 吸嘴置放臺 | 吸嘴置放臺的類型 | 3個吸嘴置放臺（8頭16孔位、12頭/16頭32孔位64孔位） | |
| 取件部 | 構成 | X、Y、Z、Q軸和、吸嘴檢查構成 | |
| 識別方法 | 用定位點相機 | ||
| 清洗部 | 構成 | Y軸 | |
| 清洗方法 | 通過高壓噴淋進行清洗 | ||
| 清洗液 | 循環方式 | 工業蒸餾水 | |
| 容器容量 | 6L | ||
| 前端影像處理檢查 | 識別方法 | OFC光源改造相機 | |
| 檢查合格判定方法 | 2D碼讀取 | 定位相機判定攝像.影像處理 | |
| 吸嘴堵塞 | 吸嘴口徑流量計測定負壓流量 | ||
| 前端部的污垢.缺口 | 吸嘴前端部影像處理 | ||
| 氣源 | 供應氣壓 | 0.35-0.5Mpa | |
| 消費流量 | 46L/min | ||
| 電源 | 供應電源 | 220V 單相 50HZ | |
| 周期時間 | 關聯性 | 吸嘴有無確認.2D檢查 | 59秒 |
| 吸嘴移載 | 49支的移載 | 107秒 | |
| 吸嘴清洗 | 49支的清洗 | 96秒 | |
| 檢查和移載 | 49支檢查和返回 | 654秒 | |
當前位置：首頁>產品中心

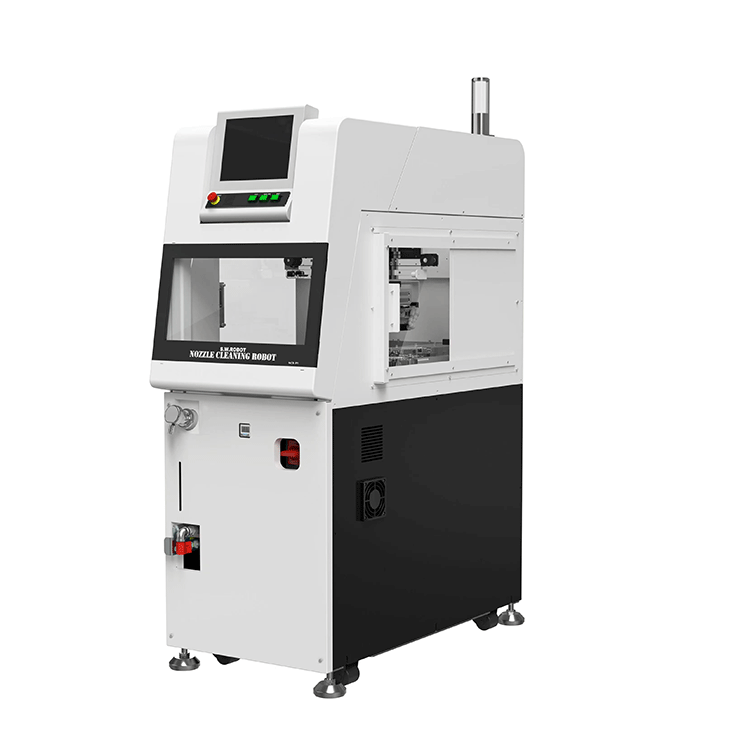

NCR-P1
不需要人工將吸嘴從吸嘴站中取出再清洗，清洗完成再放入吸嘴站。
不需要人工目測檢查吸嘴狀態或上機開始生產才發現吸嘴不良。
不良吸嘴按不良原因分類，吸嘴報廢有據可查。
自動生成清洗作業報表，以便稽核要求的清洗周期是否落實MES互聯管理吸嘴庫存，查詢追溯每顆吸嘴的狀態。
